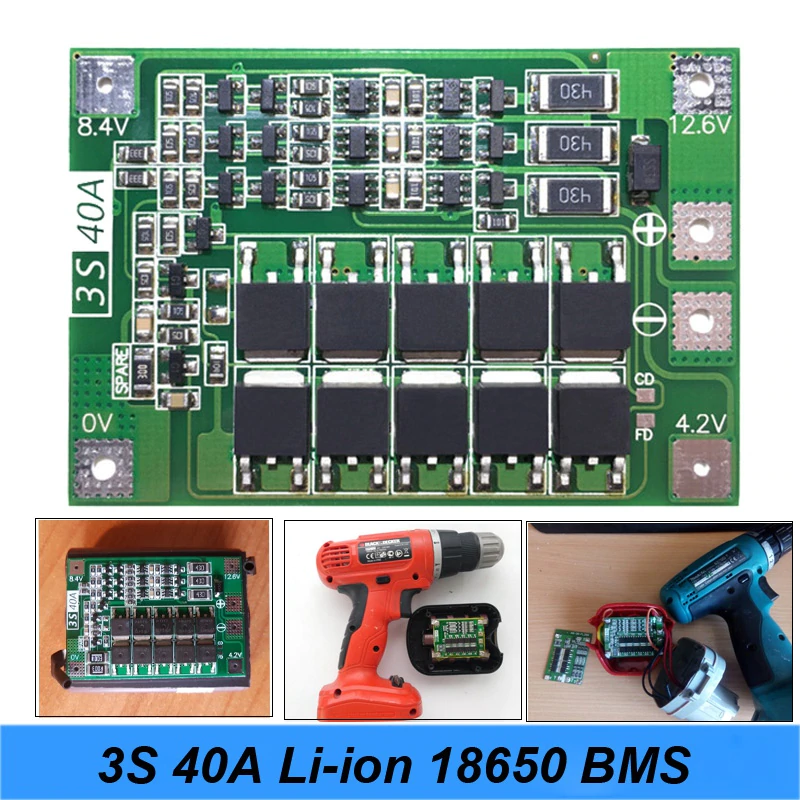

3S плата защиты сборки литиевой батареи 18650 из 3 штук. Общее max напряжение 12,6V с током непрерывной разрядки 40A (с функцией автоматического восстановления).

Это улучшенная версия платы :

1. Без балансировки: подходит для электрической дрели с пусковым током ниже 80А и мощностью ниже 130Вт.
2. Версия с балансировкой: подходит для электрической дрели с пусковым током ниже 80А и мощностью ниже 170Вт.

В стандартной версии показатели мощности были ниже: Пусковой ток до 60А;

Примечание 1: для успешного запуска шуруповерта требуются высокотоковые аккумуляторы (например Sony/Murata VTC4, VTC4A, VTC5A,VTC6), либо менее высокотоковые акб, соединенные в параллель.

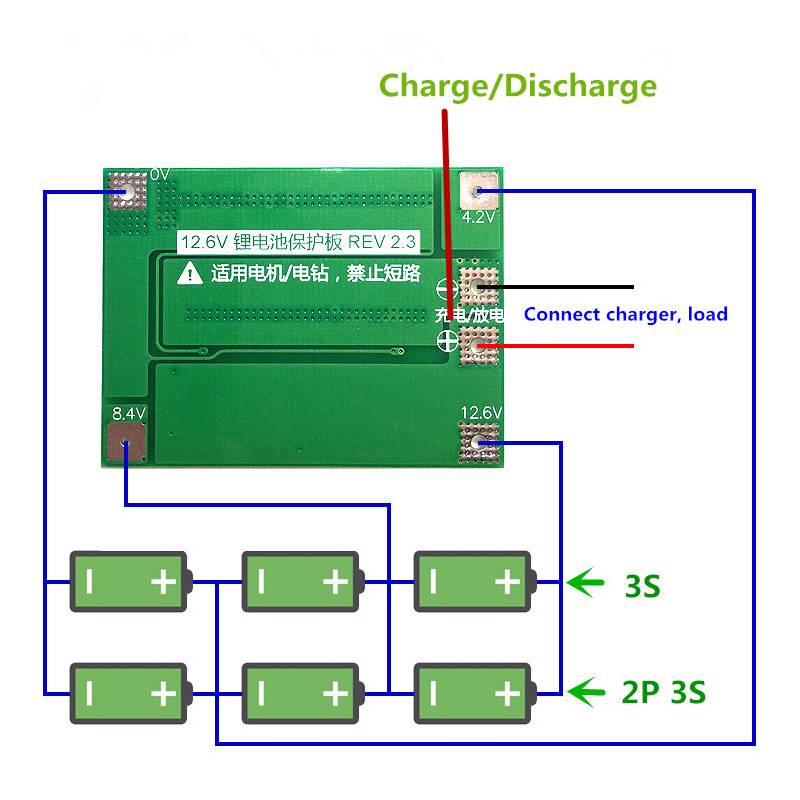

Примечание 2: Подключение аккумуляторов к контроллеру производится строго последовательно, вначале 0 В затем 4,2 В, 8,4 В, 12,6 В, при нарушении данного требования BMS работать не будет! Избегайте короткого замыкания при монтаже аккумуляторов!

Используйте однотипные аккумуляторы!

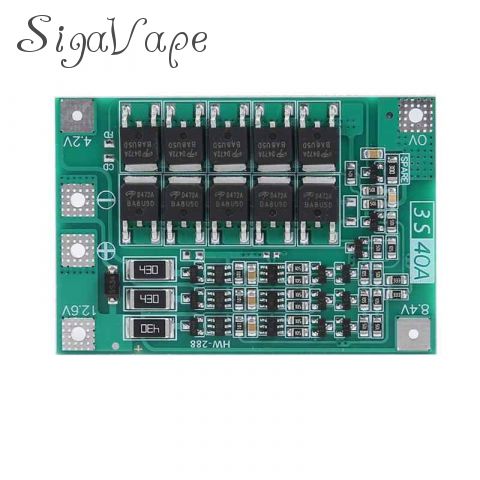

Примечание 3: когда батарея заряжается, сопротивление "430" нагревается - это нормально, это означает, что схема баланса работает. Если сопротивление "430" также нагревается без зарядки, пожалуйста, проверьте правильность подключения проводов.

Примечание 4: Все 3 аккумулятора в сборке должны быть заряжены одинаково. Если аккумуляторы имеют разное напряжение, пожалуйста, зарядите каждый аккумулятор отдельно, и только затем применяйте в сборке.Также необходимо, чтобы все "банки" 18650 были из одной серии с одинаковой емкостью и характеристиками.
